鐘形浮子式蒸汽疏水閥CS15H、CS45H 型 PN16



一、產品說明

CS15H、CS45H 型 PN16 鐘形浮子式蒸汽疏水閥：內螺紋連接（CS15H）、法蘭連接（CS45H），鐘形浮子結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，閥體材料為鑄鐵（CS15H-16 CS45H-16）、碳鋼（CS15H-16C CS45H16C）、不銹鋼（CS15H-16P）的蒸汽疏水閥。鐘形浮子式蒸汽疏水閥用來自動排除蒸汽加熱設備及蒸汽管網中的凝結水，提高加熱效率。用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽設備。以下場合應優先考慮選擇鐘形浮子式蒸汽疏水閥：蒸汽加熱設備，凝結水回收場合。

產品特點：①鐘形浮子式蒸汽疏水閥對凝結水的發生量適應性強，既可間歇排放，又可連續排放。②內部裝有大排量的雙閥座差壓機械和 SCCV 關閉系統，體積小而排量大。③內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。④汽水分離可靠：水汽經 U 型通道從閥下部進入，閥內始終處于水封狀態，有效阻止蒸汽泄漏。⑤敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象（非凝結性的高溫空氣也可排除）。

二、產品性能參數

CS15H、CS45H 型 PN16 鐘形浮子式蒸汽疏水閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
CS15H-16 CS45H-16	16	1.6	≤200	水、蒸汽
CS15H-16C CS45H-16C	16	1.6	≤425	水、蒸汽
CS15H-16P	16	1.6	≤425	水、蒸汽

三、產品零部件材料

CS15H、CS45H 型 PN16 鐘形浮子式蒸汽疏水閥零部件材料

型號	材料
	閥體、閥蓋	閥座	浮筒
CS15H-16 CS45H-16	鑄鐵	硅酸銅鑄鐵	不銹鋼
CS15H-16C CS45H-16C	碳鋼	—	不銹鋼
CS15H-16P	304 型不銹鋼	—	不銹鋼

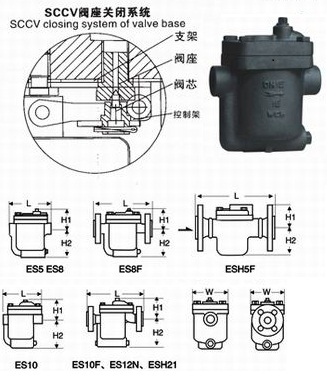

四、產品外形及結構尺寸

CS15H-16 CS15H-16C、CS15H-16（直式）鐘形浮子式蒸汽疏水閥主要外形及結構尺寸

CS15H-16、CS15H-16C				CS15H-16（直式）
DN	15	20	25	DN	25	40	50
L	120	120	200	D	190	240	285
H	150	190	310	H	270	375	425
h	80	100	180	—	—	—	—
重量/kg	3.0	3.5	14.0	重量/kg	12.5	27.5	47.0

CS45H-16C、CS45H-16 型鐘形浮子式蒸汽疏水閥主要外形及結構尺寸

CS45H-16C				CS45H-16
DN	15	20	25	DN	15	20	25
L	230	230	310	L	175	195	215
H	150	190	310	H	160	160	160
h	80	100	185	h	88	88	88
重量/kg	5.5	8.0	20.0	重量/kg	5.5	6.0	7.0

五、產品排水量

CS15H-16(C)、CS45H-16(C) 型鐘形浮子式蒸汽疏水閥排水量表（kg/h）

工作壓差/MPa	0.05	0.1	0.2	0.35	0.4	0.8	0.85	1.2	1.6
CS15H-16 CS15H-16C CS45H-16C DN15	180	210	260	315	—	—	—	—	—
	120	140	175	220	235	280	285	—	—
	85	105	135	170	180	250	260	280	—
	60	75	100	135	140	210	215	245	265
CS15H-16 CS15H-16C CS45H-16C DN20	230	260	310	360	—	—	—	—	—
	145	170	210	260	275	345	350	—	—
	120	140	175	220	235	300	310	335	—
	85	105	135	170	180	250	265	300	320
CS15H-16 CS15H-16C CS45H-16C DN25	750	1100	1700	2000	—	—	—	—	—
	600	650	820	1100	1200	1680	1720	—	—
	380	510	680	900	950	1360	1400	1560	—
	300	360	510	680	750	1120	1160	1250	1320
CS15H-16 DN40	2000	2480	3130	3540	—	—	—	—	—
	750	1100	1700	2200	2380	3230	3300	—	—
	700	880	1225	1735	1900	2720	2790	3180	—
	580	720	1020	1400	1550	2310	2380	2850	3150
CS15H-16 DN50	3700	4660	5600	6700	—	—	—	—	—
	2050	2450	3330	4450	4750	6460	6650	—	—
	1360	1770	2480	3460	3670	5100	5270	5950	—
	1020	1360	1970	2780	3000	4350	4520	5230	5750
CS45-16 （ES8F） DN15、20、25	260	340	420	480	550	—	—	—	—
	160	220	300	360	380	450	—	—	—
	70	90	120	130	150	190	205	220	260

CS15H-16P 型鐘形浮子式蒸汽疏水閥排水量表（kg/h）

工作壓差/MPa	0.05	0.2	0.35	0.6	0.85	1.2	1.6
CS15H-16P DN15、20、25	170	260	315	—	—	—	—
	110	180	220	255	285	—	—
	85	135	170	220	260	285	—
	55	100	135	180	215	250	265
