封閉帶散熱器安全閥A40Y型

沈陽鄭高閥門有限公司封閉帶散熱器安全閥

主要性能規范：Main technical data
型號 type	整定壓力范圍 MPa Range of Adjusted pressure	密封試驗壓力 MPa sealing test pressure	排放壓力 MPa built-up pressure	回座壓力 MPa re-seating pressure	開啟高度 mm Value Lift	適用介質 Suitable medium	適用溫度 ℃ Suitable temperature	排量系數 coefficient of dischange
A40Y-16C	Ps0.1～1.6	90%整定壓力 setting pressure	≤1.1 x 整定壓力 setting pressure	≥85% 整定壓力 setting pressure	≥1/4 喉徑 Throat diameter	熱空氣煙氣、蒸汽等 Hot air,smoke,steam etc	≤400	0.70
A40Y-40	Ps1.3～4.0
A40Y-64	Ps2.5～6.4
A40Y-100	Ps3.2～10.0

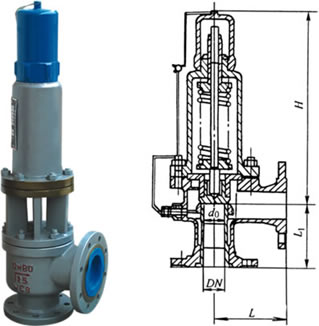

主要外形尺寸及連接尺寸 Main size of Appearance
公稱壓力 Norminal pressure	圖中符號 mark in chart	公稱通徑 DN/mm Inside Nominal Diameter
		4O	50	80	100	150	200
1.6	d0	25	32	50	65	100	125
	L	120	135	170	200	250	305
	L1	110	120	135	160	210	260
	H	360	410	520	660	750	860
	出口法蘭 Dischange flange	PN16、DN50	PN16、DN65	PN16、DN100	PN16、DN125	PN16、DN200	PN16、DN250
4.O	L	120	135	170	200	250	305
	L1	110	12O	135	160	210	260
	H	360	410	520	660	750	860
	出口法蘭 Dischange flange	PN16、DN50	PN16、DN65	PN16、DN100	PN16、DN125	PN16、DN200	PN16、DN250
6.4	L		160	175	220
	L1		13O	160	200
	H		430	550	690
	出口法蘭 Dischange flange		PN16、DN65	PN16、DN100	PN16、DN125
10.O	L		160	175	220
	L1		130	160	200
	H		430	550	690
	出口法蘭 Dischange flange		PN16、DN65	PN16、DN100	PN16、DN125
