彈簧微啟式安全閥A47Y型

沈陽鄭高閥門彈簧微啟式安全閥

A47型主要性能規范：Main technical data
型號 type	整定壓力范圍 MPa Range of Adjusted pressure	密封試驗壓力 MPa sealing test pressure	排放壓力 MPa built-up pressure	回座壓力 MPa re-seating pressure	開啟高度 mm Value Lift	適用介質 Suitable medium	適用溫度 ℃ Suitable temperature	排量系數 coefficient of dischange
A47H-16C A47Y-16C	Ps0.1～0.6	Ps<0.3時 Ps-0.03 Ps≥0.03時 90%整定壓力	≤1.2倍整定壓力 setting pressure	≥80% 整定壓力 setting pressure	≥1/20 喉徑 Throat diameter	水、無腐蝕性的液體 Water, non-corrosiveness liquid	≤350℃	0.16
A47H-25 A47Y-25	Ps0.3～2.5
A47H-40 A47Y-40	Ps1.6～4.0
A47H-64 A47Y-64	Ps2.56～6.4
A47H-100	Ps6.4～10.0

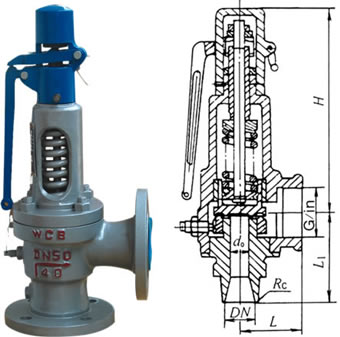

主要外形尺寸及連接尺寸 Main size of Appearance
公稱壓力 Norminal pressure	圖中符號 mark in chart	公稱通徑 DN/mm Inside Nominal Diameter
		25	32	4O	50	65	80	100	150
1.6 MPa	d0	20	25	32	40	50	65	80	125
	L	100	115	120	135	150	170	200	250
	L1	85	100	110	120	130	135	160	210
	H	230	310	360	410	420	440	515	675
	出口法蘭 Dischange flange	PN16 DN25	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN150
2.5 MPa	L	100	115	120	135	150	170	200	250
	L1	85	100	110	120	130	135	160	210
	H	230	310	360	410	420	440	515	675
	出口法蘭 Dischange flange	PN16 DN25	PN16 DN32	PN16 DN40	PN16 DN50	PN16 DN65	PN16 DN80	PN16 DN100	PN16 DN150
4.0 MPa	L	100	115	120	135		170	200	250
	L1	85	100	110	12O		135	160	210
	H	250	310	360	410		503	580	742
	出口法蘭 Dischange flange	PN16 DN25	PN16 DN32	PN16 DN40	PN16 DN50		PN16 DN80	PN16 DN100	PN16 DN150
6.4 MPa	L	115	130	135	160		170	220
	L1	100	110	120	13O		160	200
	H	280	300	360	410		510	600
	出口法蘭 Dischange flange	PN25 DN25	PN25 DN32	PN25 DN40	PN25 DN50		PN25 DN80	PN25 DN100
10.0 MPa	L	115	130		160
	L1	100	110		130
	H	280	300		410
	出口法蘭 Dischange flange	PN25 DN32	PN25 DN32		PN25 DN50
