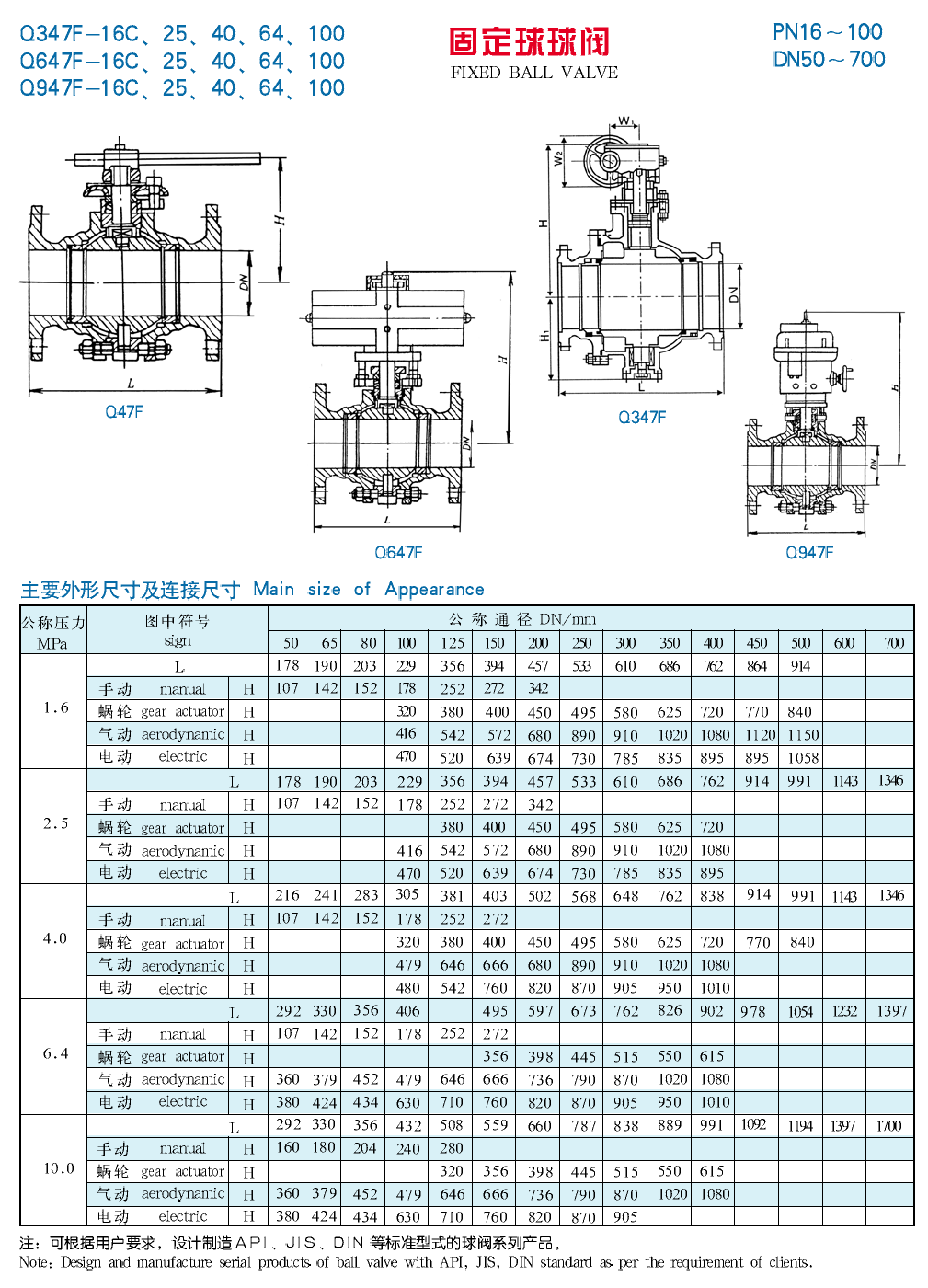

Q347F-16C、25、40、64、100 Q647F-16C、25、40、64、100 Q947F-16C、25、40、64、100 MQ47F-16C、25 |
固定球管線球閥 |
PN16~100 DN50~700 |
固定球管線球閥適用介質:石油、凈化天然氣，酸性天然氣、煤氣，水及煤漿等介質。
Suitable media of gall valve of fixed bulb tube line: petroletmi,piulfied natural gas, acid natural gas, coal W is, water, anal slurry, etc.

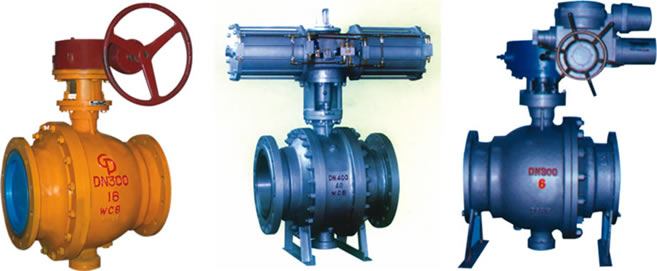

手動固定管線球閥 電動固定管線球閥 氣動固定管線球閥 渦輪固定管線球閥
| 型號、材料及主要參數：type material and main | ||||
| 法蘭密封面 flange sealing cursace |
公稱壓力 MPa PN |
型號 type |
||
| 突面 glave |
1.6 | Q47F-16C | Q47F-16P | Q47F-16R |
| 2.5 | Q47F-25 | Q47F-25P | Q47F-25R | |
| 凸凹面 roaghness |
4.0 | Q47F-40 | Q47F-40P | Q47F-40R |
| 6.4 | Q47F-64 | Q47F-64P | Q47F-64R | |
| 10.0 | Q47F-100 | Q47F-100P | Q47F-100R | |
| 主要零件 材料 main part material |
閥體 body | WCB | 304 | 316 |
| 球體、閥桿 ball stem | 2Cf13 | |||
| 密封圈 seat ring | 增強聚四氟乙烯 Stronger PTFE | |||
| 填料 packing | 聚四氟乙烯 PTFE | |||
| 適用工況 suitable circs |
適用介質 suitable medium | 水、蒸汽、油品等 water steam oil etc |
弱腐蝕性介質 lower corrosive medium |
腐蝕性介質 corrosive medium |
| 適用溫度 suitable temperature | ≤150℃ | ≤150℃ | ≤150℃ | |
| 性能實驗規范：main testing paramet | |||
| 公稱壓力 MPa Norminal pressure |
試驗壓力 MPa | ||
| 殼體強度 shell test |
液體密封 ceat test | 氣體密封 seat test pressure |
|
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 |
| 4.0 | 6.0 | 4.4 | 0.6 |
| 6.4 | 9.6 | 7.04 | 0.6 |
| 10.0 | 15.0 | 11.0 | 0.6 |
