高壓角式截止閥（化肥專用）J44 |
一、高壓角式截止閥（化肥專用）J44主要性能規范
| 主要性能規范 The technical data | ||||||
| 型號 type |
公稱壓力 PN （MPa） |
試臉壓力 PS （MPa） 殼體 |
密封 seal test pressure |
工作壓力 PN （MPa） working pressure |
工作溫度 ℃ working temp |
適用介質 application medium |
| J44W-160P、L44W-160P | 16.0 | 24 | 17.6 | 16 | -30～200 | 硝酸類 nitric acid |
| J44W-160R、L44W-160R | -30～200 | 尿素、醋酸類 urea acetic acid | ||||
| J44W-220P、L44W-220P | 22.0 | 33 | 24.2 | 22 | -30～200 |
硝酸類nitric acid |
| J44W-220R、L44W-220R | -30～200 |
尿素、醋酸類urea acetic acid |
||||
| J44W-250P、L44W-250P | 25.0 | 37.5 | 27.5 | 25 | -30～200 | 硝酸類 nitric acid |
| J44W-250R、L44W-250R | -30～200 |
尿素、醋酸類 urea acetic acid |
||||
| J44W-320P、L44W-320P | 32.0 | 48 | 35.2 | 32 | -30～200 |
硝酸類nitric acid |
| J44W-320R、L44W-320R | -30～200 |
尿素、醋酸類urea acetic acid |
||||
二、高壓角式截止閥（化肥專用）J44主要零部件材料
| 主要零部件材料 Material of main parts | ||||
| 零件名稱 name of parts |
閥體、閥底座、閥瓣、閥桿 body、seat、disc、stem |
閥桿螺母 yoke nut |
填料 packing |
手柄 hand handle |
| 材料 P material R |
鉻鎳鈦不銹鋼 Cr.Ni.Ti 鉻鎳鈦不銹鋼 |
青銅 bronze | 聚四氟乙烯 PTFE | 碳鋼 WCB |

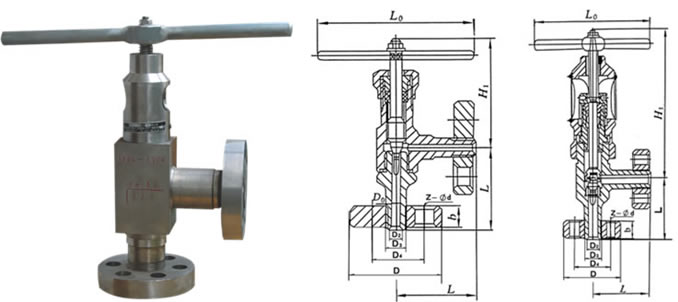

三、高壓角式截止閥（化肥專用）J44主要外形尺寸及連接尺寸
| 主要外形尺寸及連接尺寸 Main size of Apperance | ||||||||||||
| 公稱壓力 PN (MPa) |
公稱通徑 DN(mm) |
尺寸 (mm) | 重量 (kg) weight |
|||||||||
| L | L0 | D2 | D3 | D4 | D | Z-φd | B | H | L(1) | |||
| 16.0 22.0 |
15 | 105 | 250 | 20 | M24 x 2 | 60 | 95 | 3-φ18 | 25 | 291 | - | 10 |
| 25 | 120 | 350 | 27 | M33 x 2 | 68 | 105 | 3-φ18 | 30 | 356 | - | 15 | |
| 32 | 135 | 350 | 35 | M42 x 2 | 80 | 115 | 4-φ18 | 35 | 376 | - | 19 | |
| 40 | 165 | 450 | 45 | M52 x 2 | 115 | 165 | 6-φ26 | 40 | 485 | - | 38 | |
| 50 | 190 | 650 | 58 | M64 x 2 | 115 | 165 | 6-φ26 | 50 | 574 | - | 67 | |
| 65 | 215 | 650 | 70 | M80 x 3 | 145 | 200 | 6-φ29 | 60 | 596 | - | 84 | |
| 80 | 260 | 850 | 90 | M100 x 3 | 170 | 225 | 6-φ33 | 65 | 772 | - | 170 | |
| 100 | 290 | - | 115 | M125 x 4 | 195 | 260 | 6-φ36 | - | - | - | - | |
| 3 | 60 | 110 | 10 | M14 x 1.5 | 42 | 70 | 3-φ16 | 15 | 76 | - | 1.2 | |
| 25.0 32.0 |
6 | 60 | 150 | 10 | M14 x 1.5 | 42 | 70 | 3-φ16 | 15 | 95 | - | 1.3 |
| 10 | 9O | 250 | 20 | M24 x 2 | 80 | 95 | 3-φ18 | 25 | 286 | 85 | 10 | |
| 15 | 105 | 250 | 27 | M33 x 2 | 68 | 105 | 3-φ18 | 30 | 291 | 95 | 11 | |
| 25 | l2O | 350 | 35 | M42 x 2 | 80 | 115 | 4-φ18 | 35 | 356 | 110 | 18 | |
| 32 | 135 | 350 | 41 | M48 x 2 | 95 | 135 | 4-φ22 | 40 | 376 | 120 | 23 | |
| 40 | 165 | 450 | 58 | M64 x 3 | 115 | 165 | 6-φ26 | 50 | 485 | 150 | 45 | |
| 50 | 190 | 650 | 70 | M80 x 3 | 145 | 200 | 6-φ29 | 60 | 574 | 170 | 76 | |
| 65 | 215 | 650 | 90 | M100 x 3 | 170 | 225 | 6-φ33 | 65 | 596 | 200 | 91 | |
| 80 | 260 | 850 | 112 | M125 x 4 | 195 | 260 | 6-φ36 | 80 | 772 | 235 | 181 | |
| 100 | 290 | - | 130 | M155 x 4 | 235 | 300 | 8-φ39 | - | - | - | - | |
