鑄鐵電動暗桿楔式閘閥Z945T、Z945W 型 PN6、PN10 型
一、產品說明
Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥：電動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為銅（Z945T）、灰鑄鐵（Z945W），公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥。
二、產品性能參數
Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥主要性能參數
| 型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
| Z945T-16 |
6 |
0.6 |
≤100 |
水 |
| Z945T-10 |
10 |
1.0 |
≤100 |
水、蒸汽 |
| Z945W-10 |
10 |
1.0 |
≤100 |
油品 |
三、產品零部件材料
Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥零部件材料
| 型號 |
材料 |
| 閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
| Z945T-16 |
灰鑄鐵 |
鉻不銹鋼 |
銅合金 |
石棉 |
| Z945T-10 |
灰鑄鐵 |
碳鋼 |
黃銅 |
油浸石棉填料 |
| Z945W-10 |
灰鑄鐵 |
碳鋼 |
灰鑄鐵 |
油浸石棉填料 |

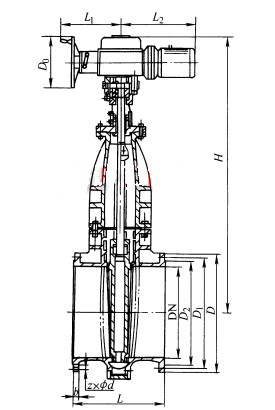

四、產品外形及結構尺寸
Z945T-6 型鑄鐵電動暗桿楔式閘閥主要外形及結構尺寸
| DN |
L |
D |
D1 |
D2 |
z×Φd |
H |
重量/kg |
| 1400 |
1080 |
1630 |
1560 |
1510 |
36×Φ37 |
3440 |
44 |
Z945T-10、Z945W-10 型鑄鐵電動暗桿楔式閘閥主要外形及結構尺寸
| DN |
L |
D |
D1 |
D2 |
b |
H |
L1 |
L2 |
z×Φd |
D0 |
重量/kg |
| 100 |
230 |
215 |
180 |
155 |
22 |
680 |
170 |
291 |
8×Φ18 |
200 |
102 |
| 125 |
255 |
245 |
210 |
185 |
24 |
720 |
170 |
291 |
8×Φ18 |
200 |
110 |
| 150 |
280 |
280 |
240 |
210 |
24 |
775 |
170 |
308 |
8×Φ23 |
200 |
123 |
| 200 |
330 |
335 |
295 |
265 |
26 |
897 |
325 |
425 |
8×Φ23 |
200 |
210 |
| 250 |
380 |
390 |
350 |
320 |
28 |
992 |
325 |
425 |
12×Φ23 |
250 |
252 |
| 300 |
420 |
440 |
400 |
368 |
28 |
1080 |
325 |
460 |
12×Φ23 |
250 |
310 |
| 350 |
450 |
500 |
460 |
428 |
30 |
1161 |
325 |
460 |
16×Φ23 |
250 |
380 |
| 400 |
480 |
565 |
515 |
482 |
32 |
1357 |
408 |
530 |
16×Φ25 |
250 |
585 |
| 450 |
510 |
615 |
565 |
532 |
32 |
1430 |
408 |
530 |
20×Φ25 |
360 |
720 |
| 500 |
540 |
670 |
620 |
585 |
34 |
1557 |
408 |
530 |
20×Φ25 |
360 |
815 |
| 600 |
600 |
780 |
725 |
685 |
36 |
1840 |
408 |
545 |
20×Φ30 |
360 |
1090 |
