鑄鐵電動暗桿軟密封閘閥Z945X-10 型
一、產品說明
Z945X-10 型鑄鐵電動暗桿軟密封閘閥：電動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為丁腈橡膠，公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。
二、產品性能參數
Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要性能參數
| 型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
| Z945X-10 |
10 |
1.0 |
≤80 |
水 |
三、產品零部件材料
Z945X-10 型鑄鐵電動暗桿軟密封閘閥零部件材料
| 型號 |
材料 |
| 閥體、閥蓋 |
閥桿 |
襯膠閘板 |
填料 |
| Z945X-10 |
灰鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵（丁腈橡膠） |
丁腈橡膠 |

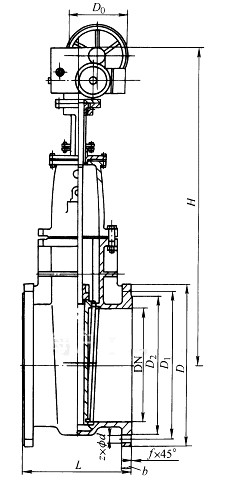

四、產品外形及結構尺寸
Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸
| DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
| 50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
| 65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
| 80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
| 100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
| 125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
| 150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
| 200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
| 250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
| 300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
| 350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
| 400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
| 450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
| 500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
| 600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
鑄鐵電動暗桿軟密封閘閥Z945X-10 型
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
1. 守信合同，保證及時供貨，隨時保持與客戶聯系。
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
我廠有專職售后服務人員，全體業務人員為兼職售后服務人員，技術監督處定期對全體業務人員進行技術培訓。
1. 產品質保期為自出廠起有效期限內，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，用戶填寫服務后的質量反饋表，并做出鑒定意見，以便提高的服務質量。
鑄鐵電動暗桿軟密封閘閥Z945X-10 型
訂貨流程
1. 客戶采購清單請傳真，或者發送電子郵件給沈陽鄭高閥門有限公司。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。
訂貨須知
1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
(1) 結構長度
(2) 連接形式
(3) 公稱直徑、全通徑、縮徑、管道尺寸
(4) 運用介質及溫度、壓力范圍
(5) 實驗、檢驗標準及其他要求
2. 本廠可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
