鑄鐵錐齒輪傳動對夾式漿液閥Z573X-6、Z573X-10 型
一、產品說明
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥：錐齒輪傳動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的平板閘閥（漿液閥）。
二、產品性能參數
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要性能參數
| 型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
| Z573X-6 |
6 |
0.6 |
≤120 |
煤漿、糖漿、紙漿、泥漿、污水礦渣等 |
| Z573X-10 |
10 |
1.0 |
三、產品零部件材料
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥零部件材料
| 型號 |
材料 |
| 閥體 |
閘板 |
閥體密封圈 |
閥桿 |
支架 |
填料 |
| Z573X-6 |
灰鑄鐵 |
鉻鎳鉬鈦不銹鋼 |
合成橡膠或聚四氟乙烯 |
鉻不銹鋼 |
碳素鋼 |
聚四氟乙烯 |
| Z573X-10 |

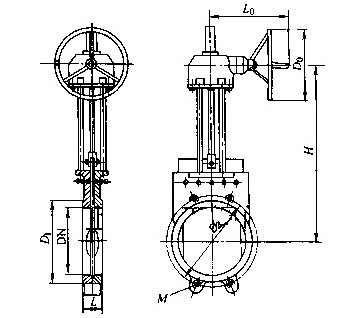

四、產品外形及結構尺寸
Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要外形及結構尺寸
| DN |
L |
D1 |
D2 |
H |
L0 |
D0 |
M |
| PN6 |
PN10 |
| 50 |
40 |
100 |
125 |
300 |
400 |
250 |
M16 |
| 65 |
40 |
120 |
145 |
310 |
400 |
250 |
M16 |
| 80 |
40 |
135 |
160 |
335 |
400 |
250 |
M16 |
| 100 |
50 |
155 |
180 |
390 |
400 |
250 |
M16 |
| 125 |
50 |
185 |
210 |
430 |
400 |
250 |
M16 |
| 150 |
60 |
210 |
240 |
505 |
400 |
250 |
M20 |
| 200 |
60 |
265 |
295 |
570 |
400 |
250 |
M20 |
| 250 |
70 |
320 |
350 |
715 |
420 |
300 |
M20 |
| 300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
M20 |
| 350 |
80 |
90 |
428 |
460 |
920 |
420 |
300 |
M20 |
| 400 |
80 |
120 |
482 |
515 |
1050 |
420 |
300 |
M22 |
| 450 |
90 |
120 |
532 |
565 |
1160 |
420 |
300 |
M22 |
| 500 |
100 |
130 |
585 |
320 |
1270 |
420 |
300 |
M22 |
| 600 |
100 |
140 |
685 |
725 |
1520 |
420 |
300 |
M27 |
| 700 |
100 |
140 |
800 |
840 |
1750 |
420 |
300 |
M27 |
| 800 |
120 |
150 |
905 |
950 |
1990 |
420 |
300 |
M30 |
| 900 |
120 |
150 |
1005 |
1050 |
2200 |
420 |
300 |
M30 |
