彈性座封閘閥Z40X-10、Z40X-16 型
一、產品說明
Z40X-10、Z40X-16 型彈性座封閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為丁腈橡膠銅合金，公稱壓力 PN10~PN16，閥體材料為球墨鑄鐵的彈性座封閘閥。
二、產品性能參數
Z40X-10、Z40X-16 型彈性座封閘閥主要性能參數
| 型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
| Z40X-10 |
10 |
1.0 |
≤80 |
清水、污水、油、氣 |
| Z40X-16 |
16 |
1.6 |
三、產品零部件材料
Z40X-10、Z40X-16 型彈性座封閘閥零部件材料
| 型號 |
材料 |
| 閥體、閥蓋 |
彈簧閥桿 |
密封面 |
填料 |
| Z40X-10 |
球墨鑄鐵 |
不銹鋼 |
丁腈橡膠銅合金 |
丁腈橡膠 |
| Z40X-16 |

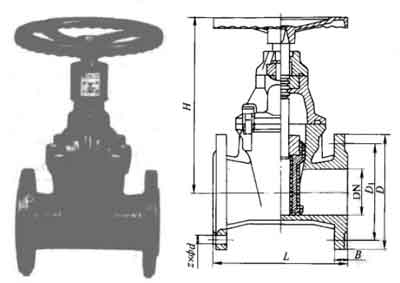

四、產品外形及結構尺寸
Z40X-10、Z40X-16 型彈性座封閘閥主要外形及結構尺寸
| DN |
L/mm |
D/mm |
D1 |
z×Φd |
B/mm |
H/mm |
| mm |
in |
PN10 |
PN16 |
PN10 |
PN16 |
| 50 |
2 |
178 |
165 |
125 |
4×Φ19 |
19 |
340 |
| 65 |
2.5 |
190 |
185 |
145 |
4×Φ19 |
19 |
370 |
| 80 |
3 |
203 |
200 |
160 |
8×Φ19 |
19 |
410 |
| 100 |
4 |
229 |
220 |
180 |
8×Φ19 |
19 |
450 |
| 125 |
5 |
254 |
250 |
210 |
8×Φ19 |
19 |
480 |
| 150 |
6 |
267 |
285 |
240 |
8×Φ23 |
19 |
550 |
| 200 |
8 |
292 |
340 |
295 |
8×Φ23 |
12×Φ23 |
20 |
630 |
| 250 |
10 |
330 |
405 |
350 |
355 |
12×Φ23 |
12×Φ28 |
22 |
750 |
| 300 |
12 |
356 |
460 |
400 |
410 |
12×Φ23 |
12×Φ28 |
24.5 |
820 |
| 350 |
14 |
381 |
520 |
460 |
470 |
12×Φ23 |
12×Φ28 |
26.5 |
980 |
| 400 |
16 |
406 |
580 |
515 |
525 |
16×Φ28 |
16×Φ31 |
28 |
1010 |
| 450 |
18 |
432 |
640 |
565 |
585 |
20×Φ28 |
20×Φ31 |
30 |
1270 |
| 500 |
20 |
457 |
715 |
620 |
650 |
20×Φ28 |
20×Φ34 |
31.5 |
1270 |
| 600 |
24 |
508 |
810 |
840 |
725 |
770 |
20×Φ31 |
20×Φ37 |
36 |
1390 |
