溝槽式卡箍Y型過濾器
一、產品說明
溝槽式卡箍Y型過濾器：過濾面積大、流阻系數小、下端部裝有自由沖洗裝置，沖洗時間快比一般Y型過濾快 8~10 倍。閥體內外采用無毒性的粉體環氧樹脂噴涂，使水質不至于出現缺水及閥體的腐蝕。過濾網采用不銹鋼，在使用過程中不會出現濾網結銹而減少過濾面積。本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
二、產品性能參數
溝槽式卡箍Y型過濾器主要性能參數
| 型號 |
PN |
工作壓力 (Mpa) |
適用溫度 (℃) |
適用介質 |
| DFSRY-16Q |
16 |
1.6 |
≤ 100 |
蒸汽、水 |
| DFSRY-16C |
| DFSRY-16P |
硝酸類 |
| DFSRY-16QR |
醋酸類 |
三、產品零部件材料
溝槽式卡箍Y型過濾器零部件材料
| 型號 |
材料 |
| 閥體、法蘭蓋 |
過濾網 |
| DFSRY-16Q |
球墨鑄鐵 |
不銹鋼 |
| DFSRY-16C |
碳素鋼 |
| DFSRY-16P |
不銹鋼 |
| DFSRY-16QR |
不銹鋼 |

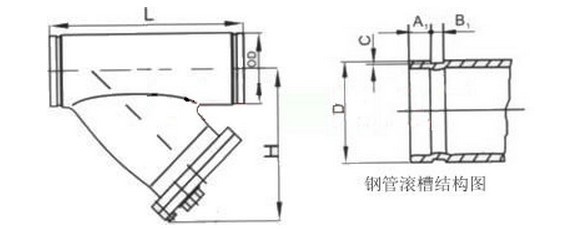

四、產品外形及結構尺寸（PN16）
溝槽式卡箍Y型過濾器主要外形及結構尺寸
| DN |
DN/in |
OD |
L |
H |
|
DN |
DN/in |
OD |
L |
H |
| 50 |
2 |
60 |
200 |
150 |
150 |
6 |
165 |
460 |
360 |
| 65 |
21/2 |
76 |
240 |
180 |
200 |
8 |
219 |
550 |
440 |
| 80 |
3 |
89 |
270 |
200 |
250 |
10 |
273 |
680 |
530 |
| 100 |
4 |
114 |
340 |
260 |
300 |
12 |
325 |
790 |
580 |
| 125 |
5 |
140 |
400 |
310 |
|
|
|
|
|
五、產品外形及結構尺寸（鋼管滾槽、開槽基本尺寸及偏差）
溝槽式卡箍Y型過濾器鋼管滾槽、開槽基本尺寸及偏差表
| 公稱通徑 |
鋼管外徑 |
A1 0/-0.5 |
B1 +0.5/0 |
C +0.5/0 |
| 50 |
60 |
14.5 |
9.5 |
2.2 |
| 65 |
76 |
| 80 |
89 |
| 100 |
114 |
16 |
| 125 |
140 |
| 150 |
165 |
| 200 |
219 |
19 |
13 |
2.5 |
| 250 |
273 |
| 300 |
325 |
3.3 |
