法蘭連接鐵制Y型過濾器GL41H 型 PN10~PN16
一、產品說明
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器具有結構先進、阻力小、排污時間短、效率高、安裝檢修方便、成本低等特點。適用介質為水、蒸汽、油，可滿足不同管道需求。
二、產品性能參數
| 型號 | PN | 工作壓力 (Mpa) | 適用溫度 (℃) | 適用介質 |
|---|---|---|---|---|
| GL41H-10 | 10 | 1.0 | ≤ 120 | 水、蒸汽、油 |
| GL41H-16 | 16 | 1.6 | ≤ 200 | 水、蒸汽、油 |
| GL41H-16Q | 16 | 1.6 | ≤ 220 | 水、蒸汽、油 |
三、產品零部件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | 過濾網 | 螺塞 | 墊片 | |
| GL41H-10 | 灰鑄鐵 | 不銹鋼 | 可鍛鑄鐵 | 橡膠石棉板 |
| GL41H-16 | 灰鑄鐵 | 不銹鋼 | 可鍛鑄鐵 | 橡膠石棉板 |
| GL41H-16Q | 球磨鑄鐵 | 不銹鋼 | 可鍛鑄鐵 | 橡膠石棉板 |

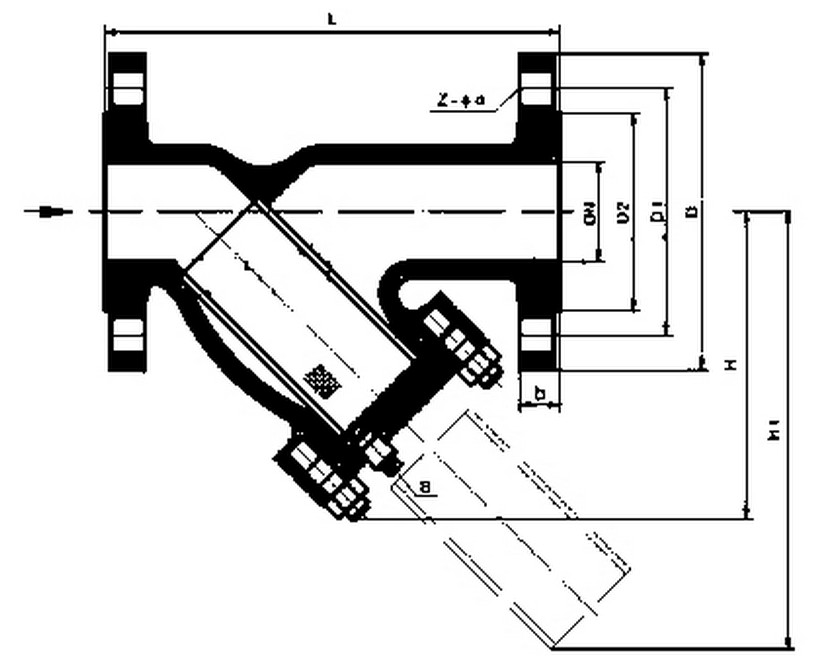

四、產品外形及結構尺寸（PN16）
| 型號 | DN | L | D | z×ød | H | 重量/kg |
|---|---|---|---|---|---|---|
| GL41H-10 | 50 | 250 | 160 | 4×ø18 | 168 | |
| 65 | 280 | 180 | 4×ø18 | 185 | ||
| 80 | 315 | 195 | 4×ø18 | 200 | ||
| 100 | 370 | 215 | 8×ø18 | 255 | ||
| 125 | 450 | 245 | 8×ø18 | 295 | ||
| 150 | 510 | 280 | 8×ø23 | 345 | ||
| 200 | 560 | 335 | 8×ø23 | 425 | ||
| 250 | 745 | 390 | 12×ø23 | 515 | ||
| 300 | 780 | 440 | 12×ø23 | 600 | ||
| GL41H-16Q | 50 | 250 | 160 | 4×ø18 | 168 | |
| 65 | 280 | 180 | 4×ø18 | 185 | ||
| 80 | 315 | 195 | 8×ø18 | 200 | ||
| 100 | 370 | 215 | 8×ø18 | 255 | ||
| 125 | 450 | 245 | 8×ø18 | 295 | ||
| 150 | 510 | 280 | 8×ø23 | 345 | ||
| 200 | 560 | 335 | 12×ø23 | 425 | ||
| 250 | 745 | 405 | 12×ø25 | 515 | ||
| 300 | 780 | 460 | 12×ø25 | 600 | ||
| GL41H-16 | 32 | 180 | 135 | 4×ø18 | 90 | 4.9 |
| 40 | 220 | 145 | 4×ø18 | 125 | 7.3 | |
| 50 | 240 | 160 | 4×ø18 | 145 | 10.1 | |
| 65 | 280 | 180 | 4×ø18 | 165 | 14 | |
| 80 | 320 | 195 | 8×ø18 | 210 | 19.2 | |
| 100 | 380 | 215 | 8×ø18 | 250 | 27 | |
| 125 | 440 | 245 | 8×ø18 | 295 | 49.7 | |
| 150 | 480 | 280 | 8×ø23 | 335 | 59.4 | |
| 200 | 600 | 335 | 12×ø23 | 380 | 97.2 | |
| 250 | 605 | 405 | 12×ø25 | 430 | 132.4 | |
| 300 | 635 | 460 | 12×ø25 | 460 | 173.2 | |
| 350 | 696 | 520 | 16×ø25 | 495 | 230 | |
| 400 | 790 | 580 | 16×ø30 | 560 | 320 | |
| 450 | 850 | 640 | 20×ø30 | 641 | 460 |
