固定比例式減壓閥Y43X-10/16、Y13X-10/16T(P



一、結構特點

Y43X-10/16、Y13X-10/16T(P)系列比例式減壓閥由閥體、活塞、壓蓋及。型圈、密封墊等零件組成。該閥在閥門內腔設置浮動式活塞,利用活塞兩端不同的橫截面積造成壓力差從而改變進水與出水的壓力狀況。在管道受壓的情況活塞兩端的面積之差異,造就了閥門進出口端進水與出水的壓力差異,達到減壓目的。該產品既減“動壓”又減“靜壓”,結構嚴謹、新穎、運行流暢、體積小巧、重量輕、便于安裝與維護,耐磨損、防止泄漏。運用先進的工藝制造與表面處理,防腐防銹對水質絕無污染。

本公司提供的標準壓力比:2:1、3:1、3:2、4:1、5:1、5:2等,并可根據用戶的要求設計特殊比例減壓閥。

二、主要技術參數

型號 Y13X-10/16 Y43X-10/16
連接方式 內螺紋 法蘭
適用介質 水 、氣
適用溫度 ≤90℃
額定工作壓力 1.0MPa、1.6MPa、2.5MPa
壓力誤差 士 2.5%
最小開啟壓力 2:1 0.2MPa
3:1 0.3MPa
4:1 0.3MPa
5:2 0.2MPa

三、主要零件材料

零件名稱 材料
閥體、壓蓋 鑄鐵 、鑄鋼、銅、 不銹鋼
活塞 銅或不銹鋼

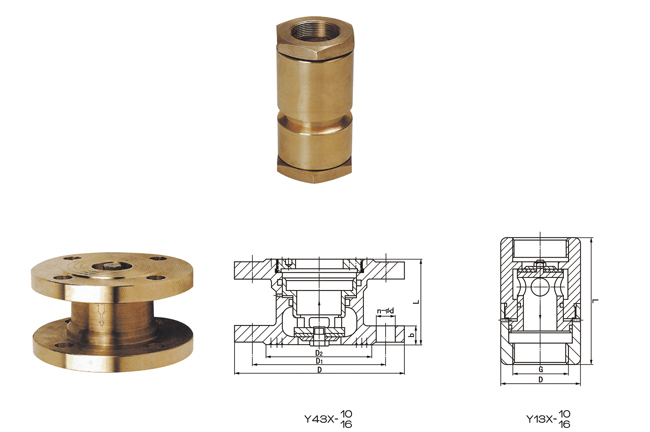

四、主要外形及連接尺寸 表一

型號 Type Y13X-10/16 2:1、3:1、3:2、4:1、5:1、5:2
DN(mm) 15 20 25 32 40 50
G(mm) 1/2″ 3/4″  1″ 11/4″ 11/2″ 2″
L(mm) 80 80 90 100 110 120
D(mm) 53 58 63 69 75 86

表二

型號 Y43X-10/16 2:1、311、3:2、4:1、5:1、5:2
公稱通徑DN(mm) L D D1 D2 b n-φd
50 85 165 125 102 20 4-18
65 102 185 145 122 20 4-18
80 122 200 160 133 22 8-18
100 140 220 180 158 24 8-18
125 160 250 210 184 26 8-18
150 175 285 240 212 26 8-22
200 230 340 295 268 28/30 8-22/12-22
