先導活塞式蒸汽減壓閥Y43H-16、Y43H-16C、Y43H-16Q 型
一、產品說明
Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，Y43H-16 閥體材料為 HT200、Y43H-16C 閥體材料為 WCB、Y43H-16Q 閥體材料為 QT450-10 的蒸汽減壓閥。
二、產品性能參數
Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥主要性能參數
| 型號 |
PN |
進口參數 |
出口壓力 / MPa |
出口壓力 / MPa |
適用介質 |
| 溫度 / ℃ |
壓力 / MPa |
| Y43H-16 |
16 |
≤200 |
1.6 |
0.05~1.0 |
±0.05 |
蒸汽 |
| Y43H-16C |
| Y43H-16Q |
三、產品零部件材料
Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥零部件材料
| 型號 |
材料 |
| 閥體、上閥蓋、下閥蓋 |
主副閥瓣、主副閥座、活塞 |
主副彈簧 |
調節彈簧 |
膜片 |
活塞環 |
| Y43H-16 |
HT2000 |
不銹鋼 |
鉻釩鋼 |
硅錳鋼 |
不銹鋼 |
合金耐磨鑄鐵 |
| Y43H-16C |
WCB |
| Y43H-16Q |
QT450-10 |

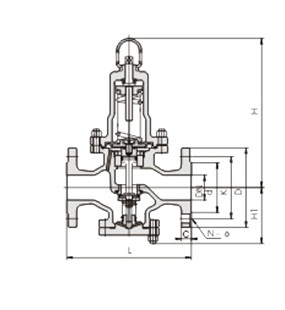

四、產品外形及結構尺寸
Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥外形及結構尺寸
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H1 |
H2 |
重量 / kg |
| 25 |
180 |
115 |
85 |
65 |
18 |
4×ø18 |
100 |
290 |
16 |
| 32 |
200 |
135 |
100 |
78 |
18 |
4×ø18 |
100 |
290 |
17 |
| 40 |
220 |
145 |
110 |
85 |
20 |
4×ø18 |
105 |
310 |
22 |
| 50 |
250 |
160 |
125 |
100 |
20 |
4×ø18 |
105 |
310 |
24 |
| 65 |
280 |
180 |
145 |
120 |
20 |
4×ø18 |
105 |
310 |
25 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8×ø18 |
160 |
340 |
50 |
| 100 |
350 |
215 |
180 |
155 |
24 |
8×ø18 |
160 |
340 |
52 |
| 125 |
400 |
245 |
210 |
185 |
26 |
8×ø18 |
195 |
375 |
88 |
| 150 |
450 |
280 |
240 |
210 |
28 |
8×ø23 |
195 |
375 |
94 |
| 200 |
550 |
335 |
295 |
265 |
30 |
12×ø23 |
225 |
475 |
151 |
