先導活塞式蒸汽減壓閥Y43H-25 型
一、Y43H-25 型先導活塞式蒸汽減壓閥 產品說明
Y43H-25 型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN25，閥體材料為 WCB 的蒸汽減壓閥。
Y43H-25 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構與密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
二、Y43H-25 型先導活塞式蒸汽減壓閥 產品性能參數
| 型號 | PN | 進口參數 | 出口壓力 / MPa | 出口壓力 / MPa | 適用介質 | |
|---|---|---|---|---|---|---|
| 溫度 / ℃ | 壓力 / MPa | |||||
| Y43H-25 | 25 | ≤200 | 2.5 | 0.05~1.6 | ±0.07 | 蒸汽 |
| 型號 | 材料 | |||||
|---|---|---|---|---|---|---|
| 閥體、上閥蓋、下閥蓋 | 主副閥瓣、主副閥座、活塞 | 主副彈簧 | 調節彈簧 | 膜片 | 活塞環 | |
| Y43H-25 | WCB | 不銹鋼 | 鉻釩鋼 | 硅錳鋼 | 不銹鋼 | 合金耐磨鑄鐵 |

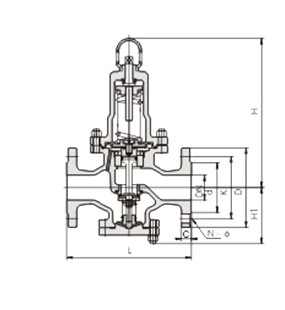

| DN | L | D | D1 | D2 | b | z×ød | H1 | H2 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 180 | 115 | 85 | 65 | 16 | 4×ø18 | 100 | 310 | 16 |
| 32 | 200 | 140 | 100 | 76 | 18 | 4×ø18 | 108 | 320 | 17 |
| 40 | 220 | 150 | 110 | 84 | 18 | 4×ø18 | 110 | 325 | 25 |
| 50 | 250 | 160 | 125 | 99 | 20 | 4×ø18 | 116 | 330 | 30 |
| 65 | 280 | 180 | 145 | 118 | 22 | 8×ø18 | 140 | 355 | 36 |
| 80 | 310 | 195 | 160 | 132 | 24 | 8×ø18 | 155 | 375 | 51 |
| 100 | 350 | 230 | 190 | 156 | 24 | 8×ø23 | 165 | 385 | 54 |
| 125 | 400 | 270 | 220 | 184 | 26 | 8×ø26 | 190 | 430 | 94 |
| 150 | 450 | 300 | 250 | 211 | 28 | 8×ø26 | 215 | 450 | 112 |
| 200 | 550 | 360 | 310 | 274 | 30 | 12×ø26 | 250 | 520 | 170 |
