單(雙)沖洗旋塞閥

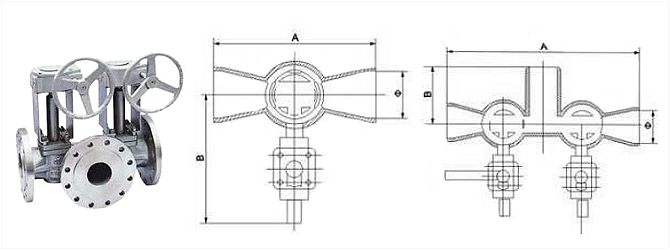

單(雙)沖洗旋塞閥 主要外形尺寸及連接尺寸
| 公稱通徑 （in） |
150Lb單沖洗 | 公稱通徑 （in） |
150Lb雙沖洗 | |||||
| A | B | Ф | A | B | C | Ф | ||
| 2 | 216 | 278 | 54.8 | 2 | 432 | 115 | 278 | 54.8 |
| 3 | 305 | 278 | 82.8 | 3 | 585 | 140 | 293 | 82.8 |
| 4 | 356 | 293 | 108.2 | 4 | 686 | 150 | 308 | 108.2 |
| 6 | 432 | 308 | 161.5 | 6 | 842 | 200 | 320 | 161.5 |
| 8 | 508 | 320 | 211.6 | 8 | 970 | 270 | 270 | 211.6 |
| 10 | 572 | 333 | 264.7 | 10 | 1144 | 350 | 350 | 264.7 |
| 公稱通徑 （in） |
300Lb單沖洗 | 公稱通徑 （in） |
300Lb雙沖洗 | |||||
| A | B | Ф | A | B | C | Ф | ||
| 2 | 216 | 278 | 54.8 | 2 | 432 | 115 | 278 | 54.8 |
| 3 | 305 | 278 | 82.8 | 3 | 585 | 140 | 293 | 82.8 |
| 4 | 356 | 293 | 108.2 | 4 | 686 | 150 | 308 | 108.2 |
| 6 | 432 | 308 | 161.5 | 6 | 842 | 200 | 320 | 161.5 |
| 8 | 508 | 320 | 208 | 8 | 970 | 270 | 270 | 211.6 |
| 10 | 572 | 333 | 260.4 | 10 | 1144 | 350 | 350 | 264.7 |
