多功能無聲止回閥HDW41X 型
一、HDW41X 型多功能無聲止回閥 產品用途
HDW41X 型多功能無聲止回閥主要用于高層建筑，加壓輸水泵的出水口處，水泵開啟時閥門自動緩慢開啟；水泵停止時，實現速閉，緩閉兩階段關閉，能夠徹底消除水錘。
二、HDW41X 型多功能無聲止回閥 產品特點
1、可取代水泵出口處的蝶閥，閘閥等，屬一體多用閥
2、無震動，無噪音，性能穩定，安全可靠
3、體形小，重量輕，結構簡單
4、密封效果好，耐摩擦，適用壽命長
三、HDW41X 型多功能無聲止回閥 性能參數
|
型號
|
HDW41X-10
|
HDW41X-16
|
HDW41X-25
|
|
|
公稱壓力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
公稱通徑
|
50～250
|
|||
|
最高工作壓力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
密封試驗壓力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
閥體試驗壓力（MPa）
|
1.5
|
2.5
|
3.75
|
|
|
主要零件材料
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
||
|
閥瓣
|
天然橡膠75％、不銹鋼
|
|||
|
活塞
|
不銹鋼
|
|||
|
微量調節閥
|
壓鑄黃銅
|
|||

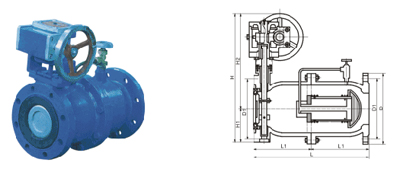

四、HDW41X 型多功能無聲止回閥 主要外形和連接尺寸
| 公稱通徑 | 安裝方式 | 閥長L(mm) | 管螺及法蘭直徑 | 開啟高度H(mm) | 螺栓孔中心距 | 螺栓孔數直徑 | 重量 kg |
| 50 | 法蘭連接 | 230 | 160 | 210 | 125 | 4-18 | 16 |
| 65 | 290 | 180 | 250 | 145 | 4-18 | 24 | |
| 80 | 310 | 195 | 290 | 160 | 8-18 | 35 | |
| 100 | 350 | 215 | 320 | 180 | 8-18 | 50 | |
| 125 | 400 | 245 | 380 | 210 | 8-18 | 72 | |
| 150 | 480 | 280 | 420 | 240 | 8-18 | 98 | |
| 200 | 533 | 335 | 500 | 295 | 12-23 | 150 | |
| 250 | 622 | 405 | 580 | 355 | 12-25 | 230 | |
| 300 | 698 | 460 | 730 | 410 | 12-25 | 390 | |
| 350 | 787 | 520 | 830 | 470 | 16-25 | 500 |
