電動球閥Q941F、Q941Y 型 PN16~PN63

一、Q941F、Q941Y 型 PN16~PN63 電動球閥 產品說明

Q941F、Q941Y 型 PN16~PN63 電動球閥：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。

Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 UNIC、PSQ、HQ、DHL等電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

二、Q941F、Q941Y 型 PN16~PN63 電動球閥 產品性能參數

Q941F、Q941Y 型 PN16~PN63 電動球閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Q941F-16C	16	1.6	≤ 180	水、氣、油
Q941F-25C	25	2.5
Q941F-40C	40	4.0
Q941Y-16C	16	1.6	≤ 425	水、氣、油含顆粒介質
Q941Y-25C	25	2.5
Q941Y-40C	40	4.0
Q941F-16P	16	1.6	≤ 180	硝酸類
Q941F-25P	25	2.5
Q941F-40P	40	4.0
Q941Y-16P	16	1.6	≤ 450	水、氣、油含顆粒介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941F-16R	16	1.6	≤ 180	硝酸類
Q941F-25R	25	2.5
Q941F-40R	40	4.0
Q941Y-16R	16	1.6	≤ 450	水、氣、油含顆粒介質
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941F-16I	16	1.6	-29~150	水、蒸汽、氣體、油品等
Q941F-25I	25	2.5
Q941F-40I	40	4.0
Q941F-63I	63	6.3

三、Q941F、Q941Y 型 PN16~PN63 電動球閥 產品零部件材料

Q941F、Q941Y 型 PN16~PN63 電動球閥零部件材料

型號	材料
	閥體	閥桿	密封面	填料
Q941F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增強 PTFE	PTFE
Q941F-25C
Q941F-40C
Q941Y-16C			金屬堆焊鈷基	柔性石墨
Q941Y-25C
Q941Y-40C
Q941F-16P	CF8	304	PTFE、增強 PTFE	PTFE
Q941F-25P
Q941F-40P
Q941Y-16P			金屬堆焊鈷基	柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R	CF8M	316	PTFE、增強 PTFE	PTFE
Q941F-25R
Q941F-40R
Q941Y-16R			金屬堆焊鈷基	柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I	合金鋼	不銹鋼	—	—
Q941F-25I
Q941F-40I
Q941F-63I

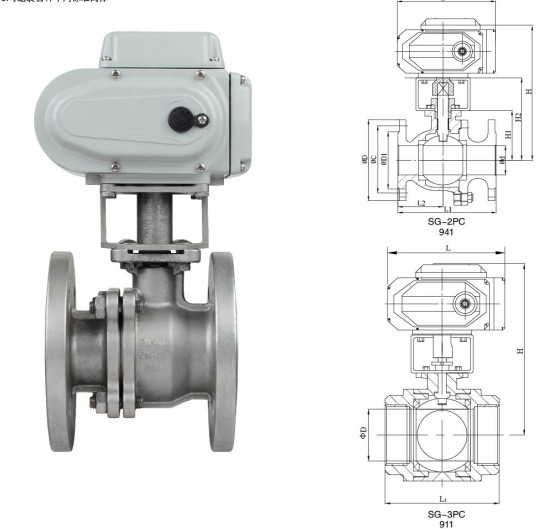

四、Q941F、Q941Y 型 PN16~PN63 電動球閥 產品外形及結構尺寸

Q941F、Q941Y 型（PN16）型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	H	H1	L0	重量 / kg
15	130	95	340	39	120	25
20	130	105	353	43	120	26
25	140	115	353	48	120	27
32	165	135	378	58	120	28
40	165	145	378	62.5	120	30
50	200	160	405	76	418	37
65	220	180	435	86	418	42
80	250	195	450	100	418	51
100	280	215	570	131	418	90
125	320	245	592	148	418	125
150	360	280	623	173	585	178
200	457	335	689	219	585	243
250	533	405	765	260	585	380
300	610	460	885	305	585	535

返回頁首

Q941F、Q941Y 型（PN25）型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	H	H1	L0	重量 / kg
15	140	95	340	39	120	25
20	152	105	353	43	120	26
25	165	115	353	48	120	28
32	178	135	378	58	120	30
40	190	145	378	62.5	120	32
50	216	160	405	76	418	41
65	241	180	435	86	418	50
80	283	195	450	100	418	57
100	305	230	578	134	418	103
125	381	270	597	148	418	145
150	403	300	643	173	585	213
200	419	360	728	223	585	285
250	568	425	765	283	585	415
300	648	485	885	321	585	770

返回頁首

Q941F、Q941Y 型（PN40）型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	H	H1	L0	重量 / kg
15	140	95	340	39	120	26
20	152	105	353	43	120	27
25	165	115	353	48	120	30
32	178	135	378	58	120	31
40	190	145	378	62.5	120	33
50	216	160	405	76	418	41
65	241	180	435	86	418	50
80	283	195	450	100	418	57
100	305	230	578	134	418	108
125	381	270	597	148	418	182
150	403	300	643	173	585	220
200	419	375	728	223	585	303
250	568	445	863	283	585	455
300	648	510	901	321	585	740

返回頁首

Q941F、Q941Y 型 (PN63) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸

DN	L	D	H	H1	重量 / kg
15	140	105	70	210
20	152	130	75	250	7.2
25	165	140	85	261	9
32	178	155	100	262	13
40	190	170	115	294	15
50	216	180	130	352	19
65	241	205	155	398	42
80	283	215	180	461	50
100	305	250	210	488	68
125	381	—	—	—	108
150	403	—	—	—	140
