外螺紋截止閥J21H-160、J21W-160P、J21W-160R
一、產品說明
J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥：手動、外螺紋連接形式、直通式結構，閥座密封面材料為不銹鋼、工作壓力 16.0 MPa、公稱尺寸 DN6~DN15、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H），弱腐蝕性或腐蝕性（J21W）介質管路中。
J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥，管路跟閥體連接采用外螺紋活接式，也叫外螺紋針型閥、外螺紋針形閥，是電力、電氣、機電設備工程、電控設備工程中應用最多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。
J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥主要性能參數
型號
PN
工作壓力 / MPa
適用溫度 / ℃
適用介質
J21H-160
160
16
小于 425
水、蒸汽、油品等無腐蝕性介質
J21W-160P
小于 150
鉻鎳鈦不銹鋼
J21W-160R
腐蝕性介質
三、產品零部件材料
J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥零部件材料
型號
材料
閥體、閥蓋
閥桿、閥瓣、閥座
閥桿螺母
填料
手輪
J21H-160
碳素鋼鍛件
鉻不銹鋼
鑄鋁青銅
石棉石墨
球磨鑄鐵
J21W-160P
鉻鎳鈦不銹鋼
鉻鎳鈦不銹鋼
聚四氟乙烯
J21W-160R
鉻鎳鉬鈦不銹鋼
鉻鎳鉬鈦不銹鋼

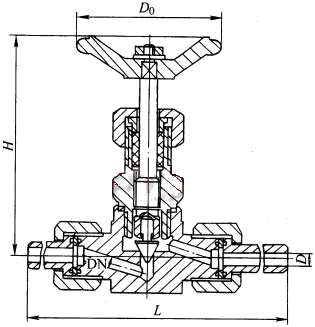

四、產品外形及結構尺寸
J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥外形及結構尺寸 (mm)
DN
L
L1
h
H
H1
D0
6
60
15
15
85
91
65
10
60
15
15
89
99
65
15
60
15
15
100
115
65
