HH46X-10
HH46X-16
|
微阻緩閉蝶式止回閥HH46X
|
PN10~16
DN50~600
|
【產品介紹】
HH46X微阻緩閉蝶式止回閥采用雙瓣蝶式結構設計，獨有的雙液壓緩閉機構保證緩閉的可靠性，橡膠軟密封閥座保證優良的密封性能，可防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。
【產品特點】
1、雙瓣蝶式結構設計
2、獨有的雙液壓緩閉機構
3、可防止介質逆流和消除破壞性水錘
【執行標準】
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
| 材質 |
型號 |
| HT200 |
HH46X-10,HH46X-16 |
| WCB |
HH46X-16C,HH46X-25
|
【產品性能規范】
HH46X微阻緩閉蝶式止回閥性能規范
| 公稱壓力（MPa） |
1.0 |
1.6 |
2.5 |
| 密封試驗壓力（MPa） |
1.1 |
1.76 |
2.75 |
| 殼體試驗壓力（MPa） |
1.5 |
2.4 |
3.75 |
| 適用溫度（℃） |
WCB≤350，HT200≤200 |
| 材料 |
閥體 |
HT200,WCB |
| 閥瓣 |
HT200,WCB |
| 閥桿、油缸、活塞 |
304 |
| 彈簧 |
不銹鋼 |
| 閥座 |
丁腈橡膠 |

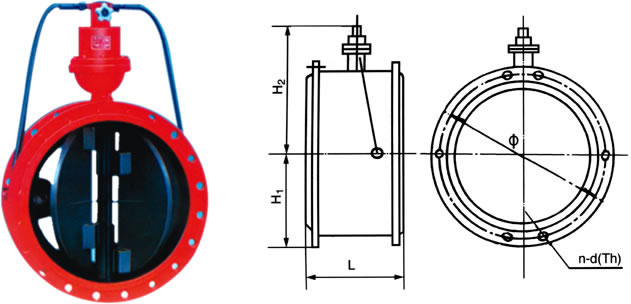

【主要外形連接尺寸】
HH46X微阻緩閉蝶式止回閥連接尺寸
| DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
| H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
| H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
|
