T40H-40 T40H100
|
給水回旋式調節閥
|
|
產品說明
T40H-40、T40H-100 型給水回轉式調節閥：適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣使其與閥座形成的窗口面積改變，從而實現調節流量的目的。給水回轉式調節閥的回轉啟閉角度為 60°,由調節閥上方的開度指示板來指示�？膳溆秒妱�(dòng)執行裝置，實行遠程自動化操作。
T40H-40、T40H-100 型給水回轉式調節閥主要性能參數
| 型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
| T40H-40 |
40 |
4.0 |
≤200 |
水、蒸汽 |
| T40H-100 |
100 |
10.0 |
T40H-40、T40H-100 型給水回轉式調節閥零部件材料
| 型號 |
材料 |
| 閥體 |
閥座 |
閥瓣 |
拔桿 |
閥桿 |
緊固件 |
填料 |
| T40H-40 |
優質碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
優質鋼 |
柔性石墨 |
| T40H-100 |

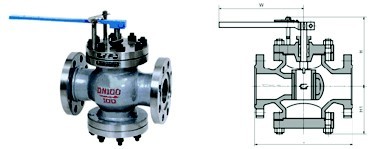

T40H-40 型給水回轉式調節閥主要外形及結構尺寸
| DN |
最大流通面積/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×Φd |
| 50 |
1.89 |
230 |
245 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4×Φ18 |
| 65 |
2.72 |
290 |
250 |
180 |
145 |
120 |
1140 |
22 |
3 |
4 |
8×Φ18 |
| 80 |
6.4 |
310 |
255 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8×Φ18 |
| 100 |
8.4 |
350 |
280 |
230 |
190 |
160 |
150 |
26 |
3 |
4.5 |
8×Φ23 |
T40H-100 型給水回轉式調節閥主要外形及結構尺寸
| DN |
最大流通面積/cm2 |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f |
f1 |
z×Φd |
| 50 |
1.27 |
300 |
250 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4×Φ25 |
| 80 |
5.5 |
380 |
255 |
230 |
180 |
150 |
121 |
34 |
3 |
4 |
8×Φ25 |
| 100 |
15 |
400 |
288 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8×Φ30 |
| 150 |
19 |
450 |
340 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12×Φ34 |
| 200 |
55 |
710 |
455 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12×Φ40 |
|
T40H-40 T40H100
|
給水回旋式調節閥
|
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
1. 守信合同，保證及時供貨，隨時保持與客戶聯系。
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
我廠有專職售后服務人員，全體業務人員為兼職售后服務人員，技術監督處定期對全體業務人員進行技術培訓。
1. 產品質保期為自出廠起有效期限內，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，用戶填寫服務后的質量反饋表，并做出鑒定意見，以便提高的服務質量。
|
T40H-40 T40H100
|
給水回旋式調節閥
|
訂貨流程
1. 客戶采購清單請傳真，或者發送電子郵件給沈陽鄭高閥門有限公司。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。
訂貨須知
1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
(1) 結構長度
(2) 連接形式
(3) 公稱直徑、全通徑、縮徑、管道尺寸
(4) 運用介質及溫度、壓力范圍
(5) 實驗、檢驗標準及其他要求
2. 本廠可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
