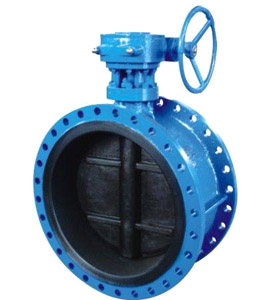

渦輪轉動雙法蘭橡膠密封蝶閥D341X

PN10、16      DN40~4000

沈陽鄭高閥門氣動雙法蘭橡膠密封蝶閥D341X

產品介紹

渦輪轉動雙法蘭橡膠軟密封蝶閥D341X

一、用途及特點
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。


二、渦輪轉動雙法蘭橡膠軟密封蝶閥D341X采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、渦輪轉動雙法蘭橡膠軟密封蝶閥D341X主要技術參數

公稱通徑 DN （ mm ） 50 ～ 2000
公稱壓力 PN （ MPa ） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。


四、渦輪轉動雙法蘭橡膠軟密封蝶閥D341X主要零件的材質

零件名稱 材料
閥體 各種橡膠、聚四氟
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

閥桿 2Cr13 、不銹鋼
填料 O 型圈、柔性石墨 O

五、渦輪轉動雙法蘭橡膠軟密封蝶閥D341X材料選用和適用溫度

材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠
代號 X 或 or J XA 或 or JA XB 或 or JB XC 、 JC 或 or F XD 或 or JD XE 或 or JE
耐最高溫度 82 ℃ 93 ℃ 150 ℃ 232 ℃ 250 ℃ 204 ℃
耐最低溫度 -40 ℃ -40 ℃ -40 ℃ -268 ℃ -70 ℃ -23 ℃
適用工作溫度 ≤ 65℃ ≤ 80 ℃ ≤ 120 ℃ ≤ 200 ℃ ≤ 200 ℃ ≤ 180 ℃

六、渦輪轉動雙法蘭橡膠軟密封蝶閥D341X外型尺寸

D41 X - 6 Z.Q.C.P.R 系列連接尺寸
10
J 16
公稱通徑 結構長度
( 標準值 ) 		外形尺寸
( 參考值 ) 		連接尺寸 ( 標準值 ) 參考重量
（ kg ）
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 238 270 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 8.5
65 21/2 112 92.5 258 270 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 9.5
80 3 114 100 278 270 65 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 11
100 4 127 110 293 270 65 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 15
125 5 140 125 309 310 65 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 21
150 6 140 142.5 336 310 65 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 24
D341 X - 6 Z.Q.C.P.R 系列連接尺寸
10
J 16
公稱
通徑 mm 		長度 外形尺寸
( 參考值 ) 		連接尺寸 ( 標準值 ) 重量
kg
0.6MPa 1.0MPa 1.6MPa
L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 13
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 14
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 15.5
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 19.5
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 25.5
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 28.5
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 48
250 250 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 270 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 290 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 310 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 140
450 330 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 180
500 350 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 215
600 390 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 290
700 430 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 560
800 470 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 910
900 510 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1500
1000 550 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1750
1200 630 755 1995 850 900 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2180
1400 710 910 2310 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2400
1600 790 1030 2595 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 2870
1800 870 1140 2810 1100 980 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 3380
2000 950 1250 3100 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4010
