氣動法蘭式硬密封蝶閥D643H型 PN10~40 DN40~4000
氣動法蘭式硬密封蝶閥D643H型 PN10~40 DN40~4000
一、氣動法蘭式金屬硬密封蝶閥D643H型特點

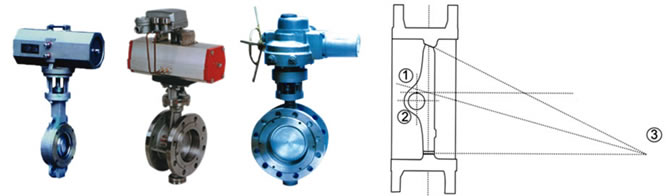

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
二、氣動法蘭式金屬硬密封蝶閥D643H主要技術參數
|
公稱通經DN（mm)
|
50～2000
|
|||
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|||
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|||
|
泄漏率
|
符合GB/T13927-92標準
|
|||
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
|||
三、氣動法蘭式金屬硬密封蝶閥D643H主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
四、氣動法蘭式金屬硬密封蝶閥D643H采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
五、D643H-10/16/25/氣動對夾式硬密封蝶閥、聚四氟密封蝶閥主要外形連接尺寸
|
公稱通經(DN) |
主要尺寸
|
法蘭尺寸和螺栓規格
|
||||||||||
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||
|
L
短／長
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
|
50
|
108／150
|
350
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112／170
|
370
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114／180
|
380
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127／190
|
420
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140／200
|
460
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140／210
|
555
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152／230
|
760
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165／250
|
830
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178／270
|
895
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190／290
|
950
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216／310
|
1190
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222／330
|
1255
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229／350
|
1305
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267／390
|
1340
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292／430
|
1520
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318／470
|
1710
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330／510
|
1810
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410／550
|
1960
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470/630
|
2250
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
