四氟密封蝶閥D343F型
四氟密封蝶閥用途：
D343F系列四氟密封蝶閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。
四氟密封蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，具有嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。
四氟密封蝶閥設計特點：
閥體采用分體式，閥軸現兩的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
四氟密封蝶閥性能參數：
設計規范 GB/T12238/API 609/MSS SP-67
驅動方式 手動、蝸輪傳動、氣動、電動
連接形式 法蘭連接、對夾式
公稱通徑�。―N） 15～1200 mm
公稱壓力�。≒N） 1.0 MPa，1.6 MPa
適用溫度 -50～180 ℃
主要技術參數：
|
|||||||||||||||||||||||||||||||||
四氟密封蝶閥材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹鋼酸鑄鋼 |
||
|
Z |
C |
P8 |
R8 |
P3 |
R3 |
||
|
1 |
閥體/閥蓋 |
A126-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
蝶板 |
A216-WCB |
A105 |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
閥桿 |
A182-F6 |
A182-F304 |
A182-316 |
A182-F304L |
A182-F316L |
|
|
4 |
襯里/閥座 |
PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性F4）、PP、PO |
|||||
|
5 |
緊固銷 |
A182-F6 |
A182-F304 |
A182-F316 |
A182-F304L |
A182-F316L |
|
|
6 |
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|||
|
7 |
填料壓蓋 |
A216-WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
8 |
支架 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
9 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A193-B8M |
|||
|
10 |
螺母 |
A1942H |
A194-8 |
A194-8 |
|||

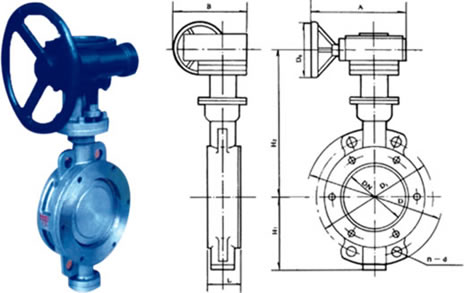

四氟密封蝶閥連接尺寸：
| 公稱通徑 DN(mm) |
尺寸 (mm) | ||||||
| L | 1.0MPa | 1.6MPa | |||||
| D | D1 | Z-Φd | D | D1 | Z-Φd | ||
| 50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
| 600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
